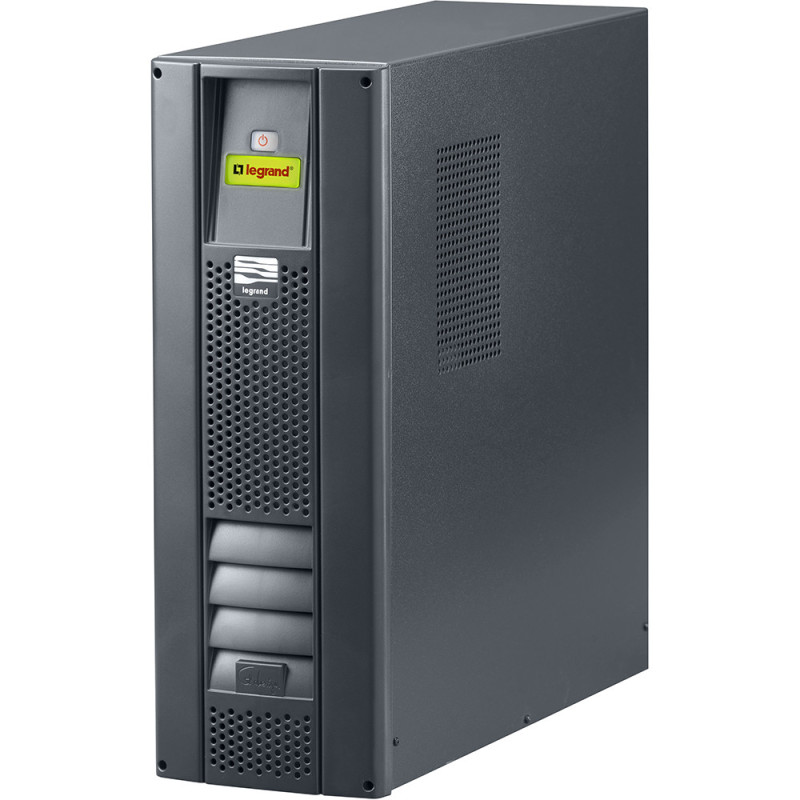

L’UPS Legrand modello Whad 2000 è un gruppo di continuità con tecnologia PWM ad alta frequenza, tipologia On Line a Doppia Conversione, neutro passante, Potenza Nominale 2.000 VA – 1.400 W, equipaggiato con batterie d’accumulatori di tipo ermetico regolate da valvola, contenute all’interno dell’UPS in un apposito vano o in uno o più armadi esterni, dimensionate per garantire un’autonomia minima di 10 minuti all’80% del carico.

Il raddrizzatore dell’UPS è costituito da un circuito di controllo e regolazione (PFC), che oltre alle funzioni di normale raddrizzatore provvede a:
- correggere automaticamente il fattore di potenza del carico per riportarlo ad un valore >0,99 già con carico applicato in uscita pari all’ 20% del carico nominale
- alimentare l’inverter senza richiedere energia alle batterie anche in presenza di tensione di rete molto bassa (funzionamento con alimentazione da rete per valori di VIN ≅ 110 Vac al 50% del carico nominale)
- assicurare una distorsione armonica totale della corrente d’ingresso THDIin < 3% senza l’aggiunta di filtri o componenti supplementari L’UPS è ridondante in potenza, con moduli di potenza da 1.000 VA, contenuti nel cabinet UPS, con opportune ritenute meccaniche e collegamenti elettrici dedicati e predisposti.

Legrand WHAD 2000. Topologia UPS: Doppia conversione (online), Potenza in uscita: 2 kVA, Potenza in uscita: 1400 W. Tipo interfaccia seriale: RS-232. Tecnologia batteria: Acido piombo (VRLA), Capacità della batteria: 7 Ah, Voltaggio della batteria: 12 V. Fattore di forma: Tower, Colore del prodotto: Nero, Indicatori LED: status. Larghezza: 160 mm, Profondità: 425 mm, Altezza: 460 mm

Caratteristiche
Topologia UPS	Doppia conversione (online)
Potenza in uscita	2 kVA
Potenza in uscita	1400 W
Forma d'onda	Sinusoidale
Tensione operativa in entrata (min)	184 V
Tensione operativa in entrata (max)	265 V
Frequenza di ingresso	50/60 Hz
Tensione di uscita (max)	230 V
frequenza output	50/60 Hz
Regolazione della tensione di uscita	1%
Fattore di potenza di ingresso	0,99
Fattore di cresta	3.5:1
Voltaggio in uscita Total Harmonic Distortion (THD)	4%
Ingresso corrente Total Harmonic Distortion (THD)	10%
Emissione acustica	42 dB
Connettività
Interfaccia seriale	Sì
Tipo interfaccia seriale	RS-232
Batteria
Tecnologia batteria	Acido piombo (VRLA)
Capacità della batteria	7 Ah
Voltaggio della batteria	12 V
Numero di celle della batteria	3
Design
Fattore di forma	Tower
Colore del prodotto	Nero
Indicatori LED	status
Codice di protezione internazionale (IP)	IP21
Condizioni ambientali
Intervallo temperatura di funzionamento	0 - 40 °C
Intervallo di temperatura	-20 - 50 °C
Range di umidità di funzionamento	20 - 80%
Dimensioni e peso
Larghezza	160 mm
Profondità	425 mm
Altezza	460 mm
Peso	23 kg
